光伏產業也稱作太陽能產業，即使用太陽能級半導體電子器件吸收太陽輻射能，并使之轉換成電能的產業。太陽能作為最具潛力的可再生能源，因其儲量的無限性，存在的普遍性，利用的清潔性以及實用的經濟性，越來越被人們所青睞。大力發展光伏產業， 積極開發太陽能，在全球范圍得到了空前重視，已成為各國可持續發展戰略的重要組成部分。光伏電站主要由光電池陣列，匯流箱，低壓直流柜，逆變柜，交流低壓柜，升壓變壓器等組成，最后產生的高壓電流并入電網。
中國三峽水務公司在污水處理廠出利用污水池房頂處建設一個光伏發電項目，滿足三峽水務的日常用電的同時，還能將多余的電量賣給國家電網給周圍地區供電來達成收益。
一、系統需求：
適應光伏電廠惡劣地理氣候環境；
有效防御光伏發電EMI/EMS干擾；
嚴格的MTBF無故障工作時間；
通過串口接入以太網的能力；
對環形拓?fù)渚W(wǎng)絡的有力支持；
設備管理簡單，方便運維；
污水池到機房間使用電線對逆變器的數據進行傳輸。
二、解決方案：

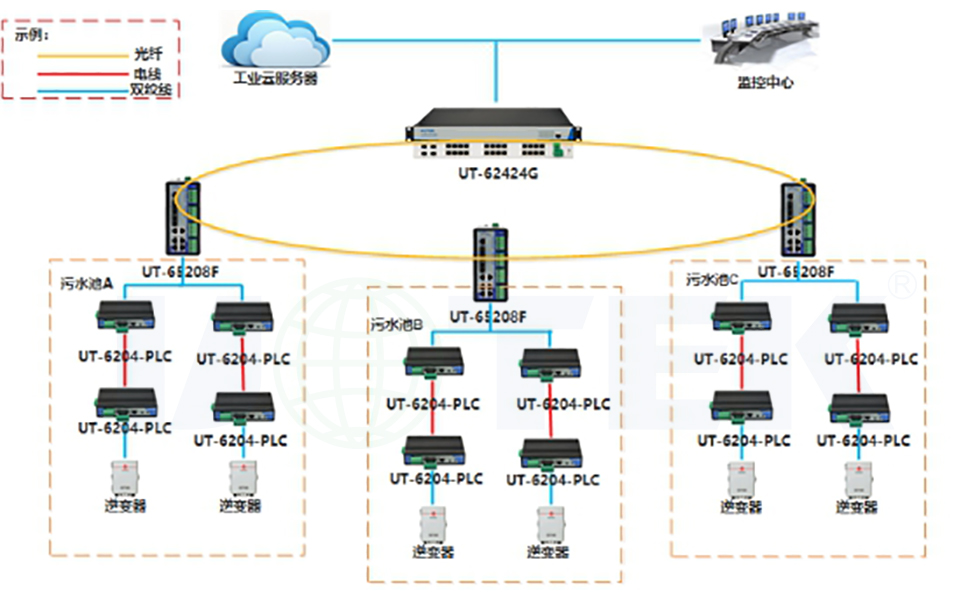

光伏發電數據傳輸拓?fù)淙缦滤荆?/p>
光伏發電的總體網絡架構主要是由核心層、接入層、接入終端構成；核心層交換機（UT-62424G）與接入層（UT-65208F）光口之間級聯的方式向云服務器傳輸數據，核心層和接入層開啟環網協議及相關功能，防止產生網絡風暴，減少網絡故障，提高網絡通訊的穩定性和安全性，為后臺保障可靠通訊。同時接入層（UT-65208F）提供豐富的端口接入，支持串口、網口、以及光口接入。同時接入終端UT-6204-PLC可以在原有的電線上進行數據傳輸，無需重新布線，UT-6204-PLC成對使用，設置為一主一從，逆變器通過從PLC的485信號傳輸?shù)诫娋€，然后電線再傳輸?shù)街鱌LC，然后主PLC通過485信號再傳輸?shù)浇尤雽咏粨Q機。同時，設備還支持遠端管理，方便日后運維。
三、選擇理由：
無風扇設計，EMC等級4，工作溫度 -40℃ 到 85℃, IP40 防護等級；
至少300,000小時無故障工作時間；
提供豐富的接入端口：串口、網口、光口；
抗強電磁干擾?？捎行Х烙I(yè)干擾：高壓交流電場、靜電場、電弧、可控硅等；防御自然界干擾：雷電沖擊、各種靜電放電、磁暴等；
開啟相關環網協議，支持搭建環型網絡；
支持遠端WEB管理以及CLI管理；
通過電力載波方式將模擬或數字信號進行高速傳輸?shù)募夹g(shù)；
設備的高可靠性和穩定性，保障現場數據傳輸?shù)奖O(jiān)控中心的完整性、有效性。

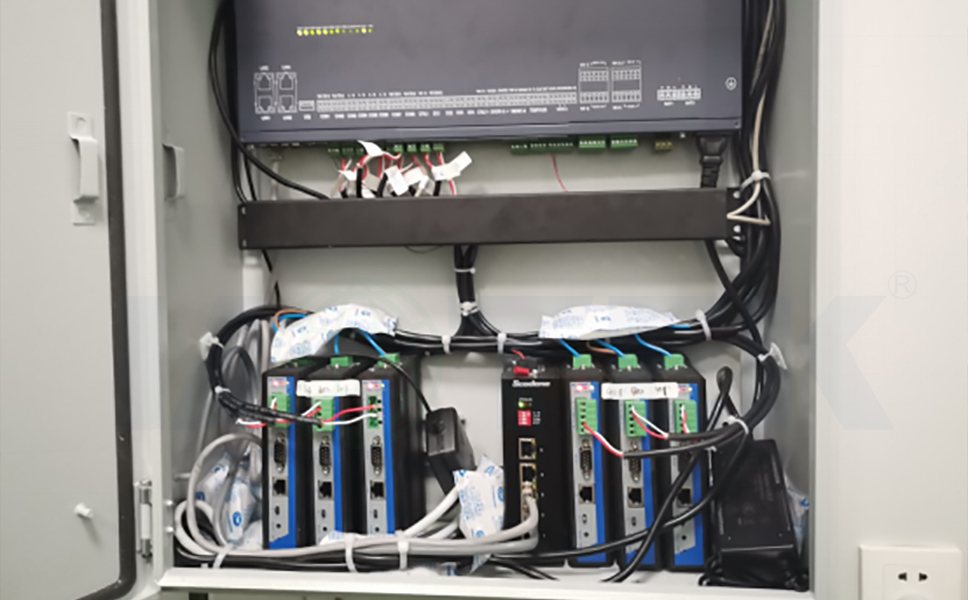

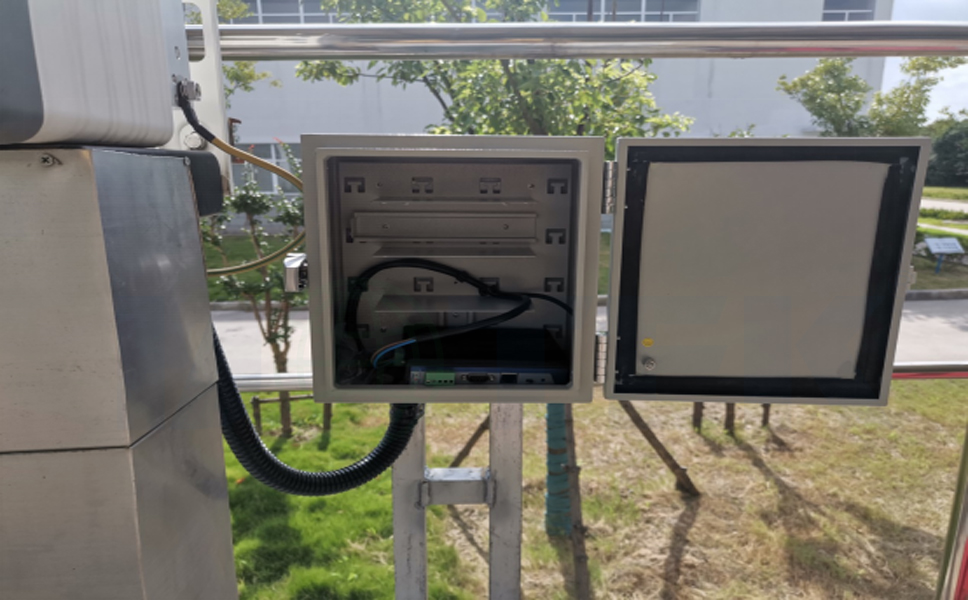

附圖：現在設備照片以及光伏發電站運維人員通過自制監控系統設備的狀態和信息。
